renault marine 40 DTR in 2019

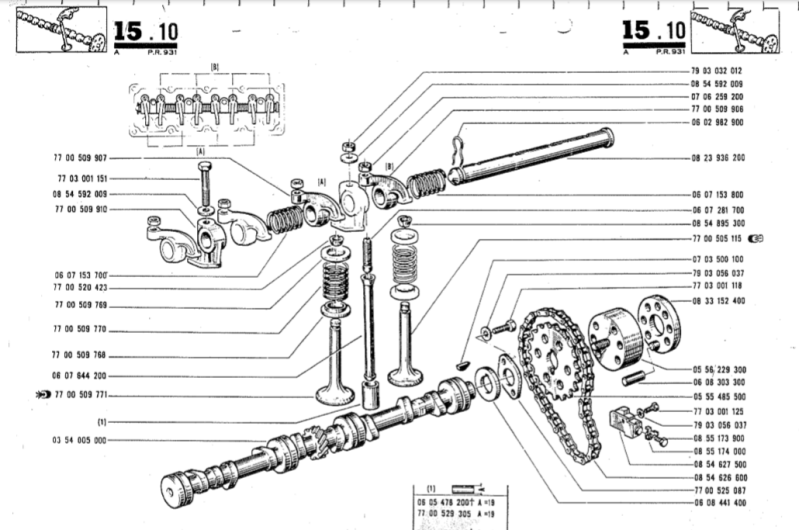

kleppen & nokkenas
De motor gaf kuchjes en kraakjes, niet goed. Overleg met motor wizzard Bert en zijn diagnose versleten nokvolgers en misschien nokkenas.
Renault 1975

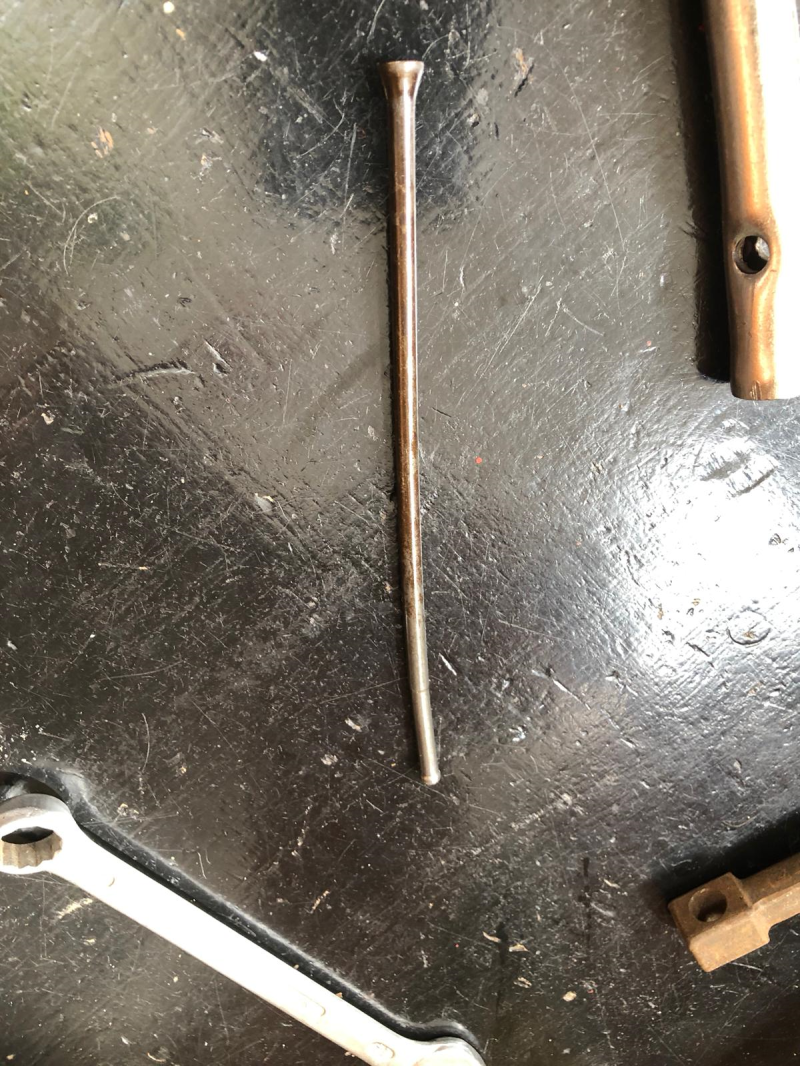

stoterstang krommig

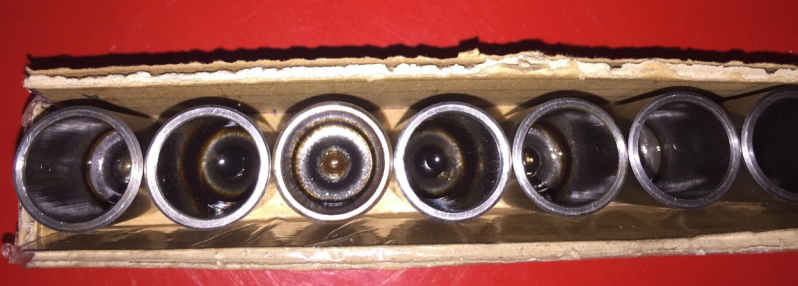

nokvolgers
busjes van binnen

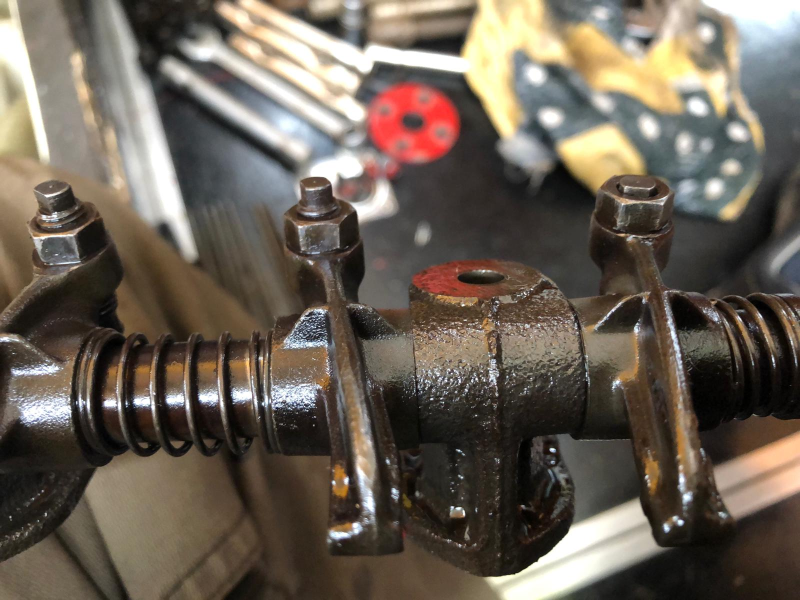

Het ene schroefdraad steekt meer omhoog dan de ander, dus die klepstoter gaat dieper dan de ander. Resultaat de klepstoter kan een beetje ronddansen en krijgt af en toe een knauw plus de klepjes moeten steeds opnieuw gesteld worden. Waardoor is die ruimte gekomen, de gedachte was door de nokkenas

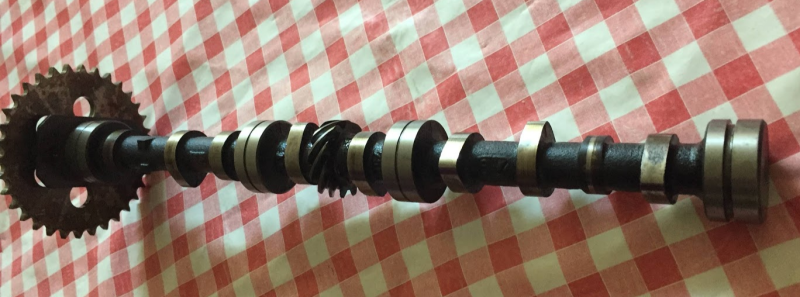

Nokkenas, ook hier geen slijtage te zien, wat putjes

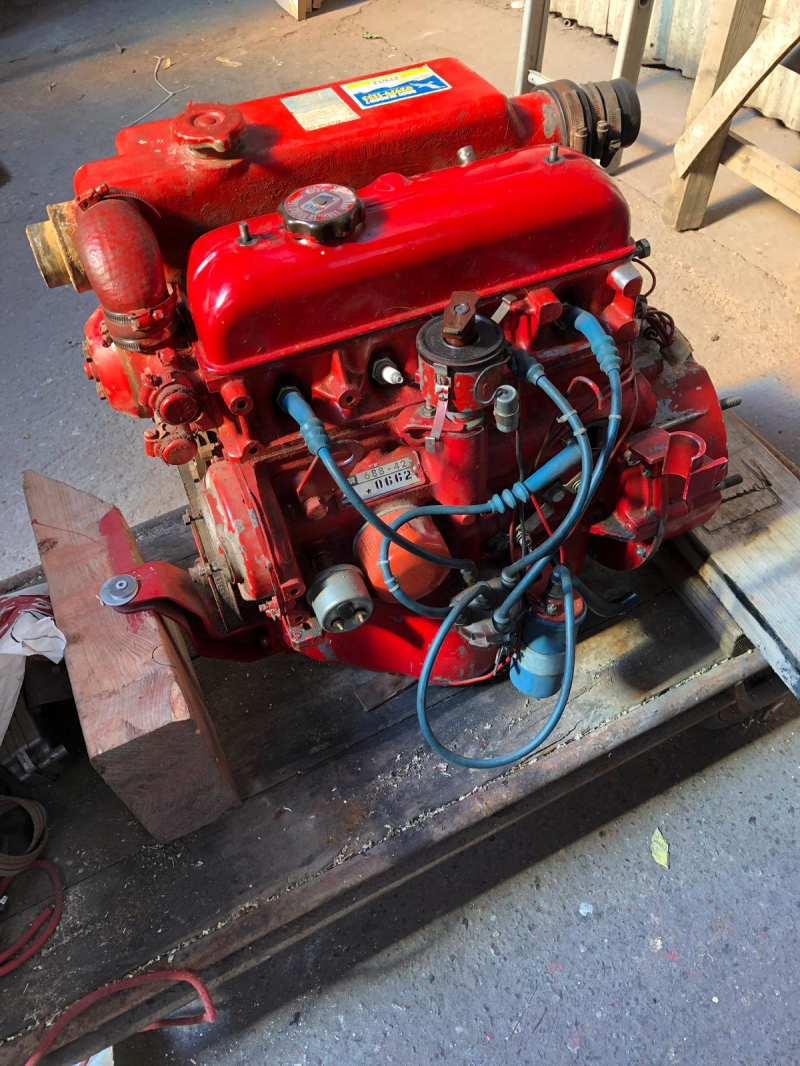

Dan met 2 sterke mannen de reserve motor uit het vet gehaald

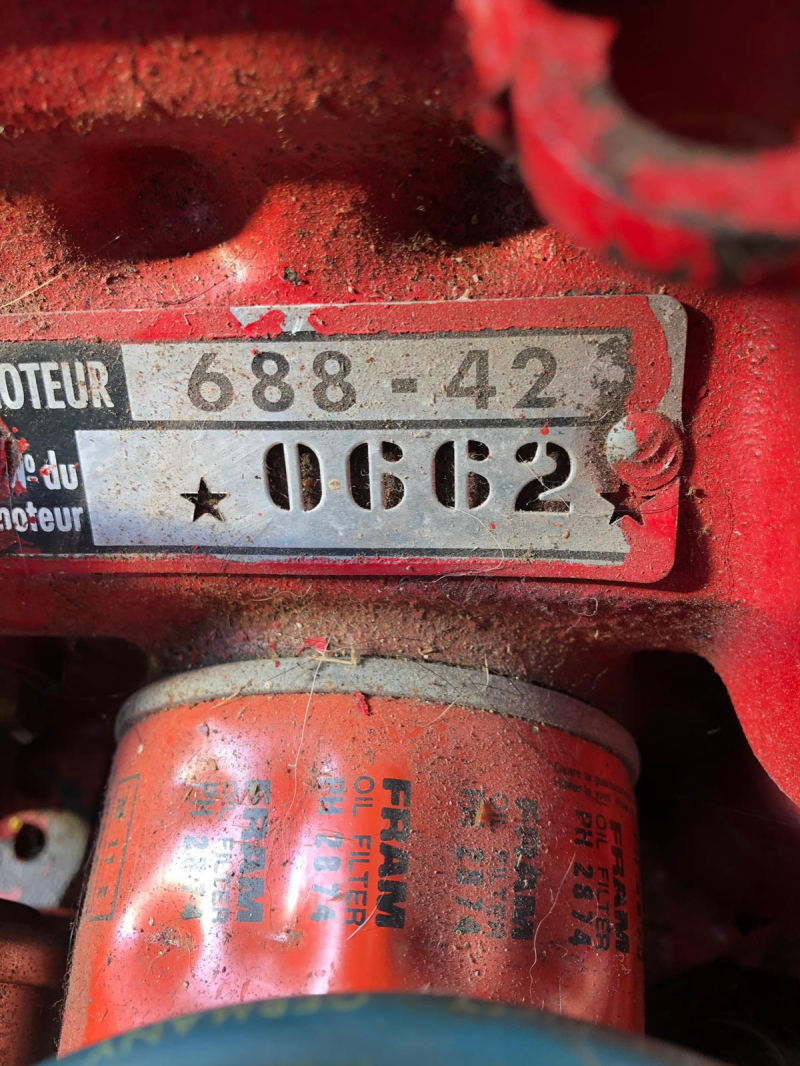

welkom 0662
http://www.renaultoloog.nl en https://www.renaultklassiek.nl/gallery/onderdelenmagazijn

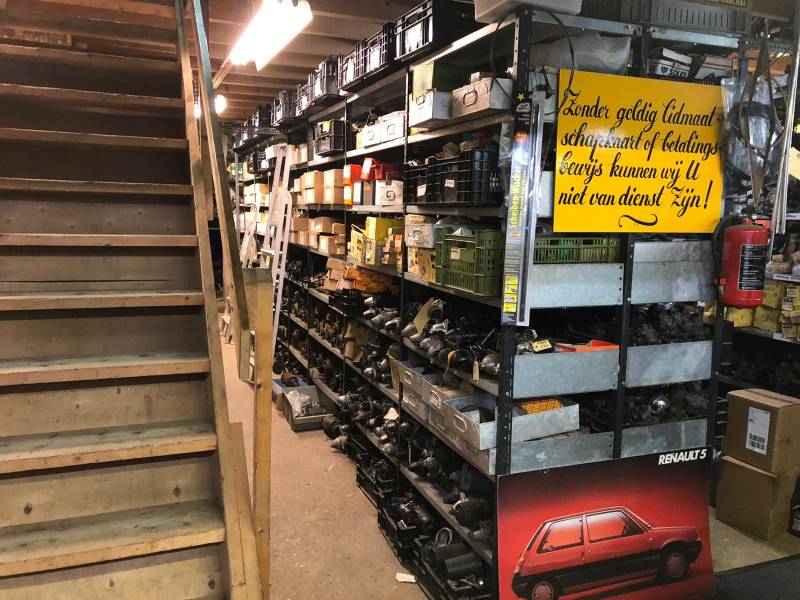

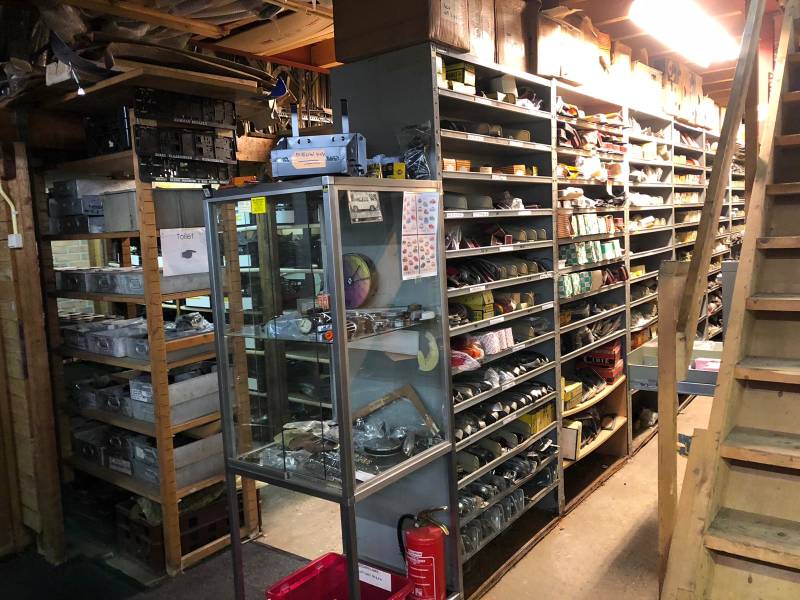

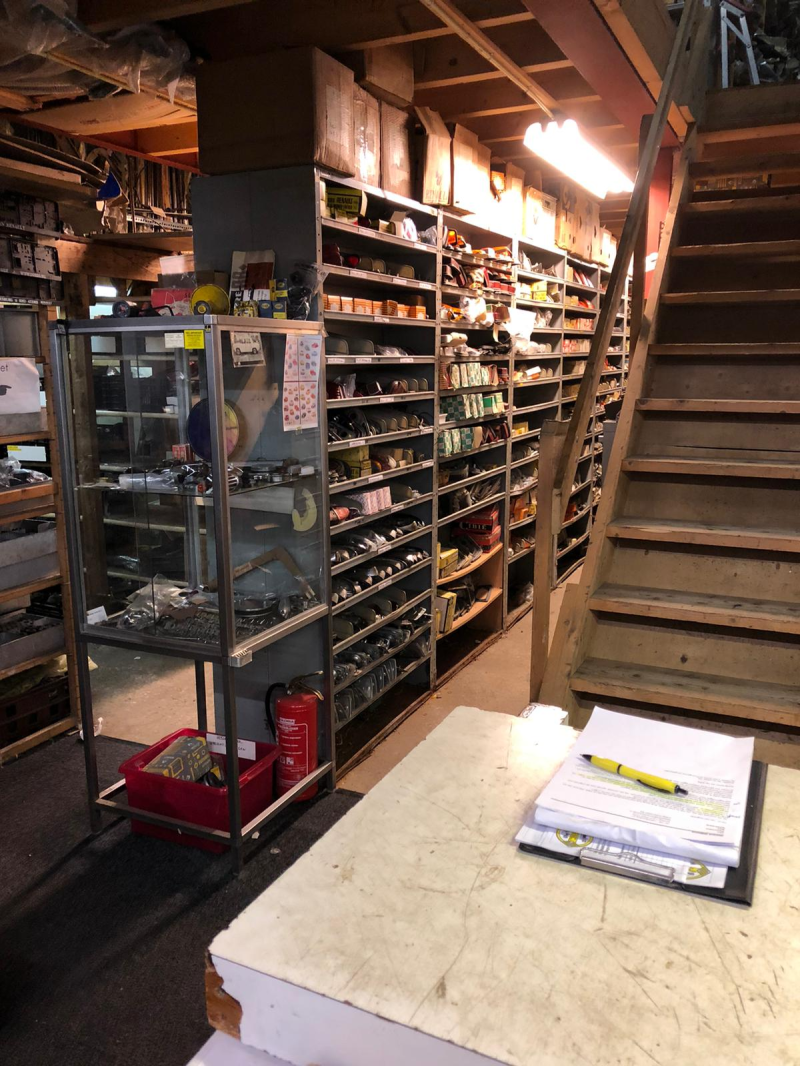

We zijn naar de Renault Club geweest in Bergschenhoek om te kijken of ze onderdelen voor onze Renault hebben en polsen wat ze van ons probleem denken. Eerste reactie slijtage ?? mwah
Reactie van Arrows Rijswijk
Het hoogste punt van de nokkenas is niet het meetpunt, maar het ronde gedeelte. Zou betekenen dat de slijtage niet van invloed is op de afstelling van de klep. Is het hoogste punt versleten gaat alleen de klep minder ver open.
Nieuw gezichtspunt was dat het trompetje (weet de goeie naam even niet) koolaanslag heeft (krom is, stuk is?) en dat daardoor de beweging klem slaat. Ook kwam de vraag of de motor weleens oververhit is geweest. Ja dus. Nog een losse opmerking dat je met een bootmotor niet top toeren draait zoals met een auto en de motor niet schoon brandt ook een idee

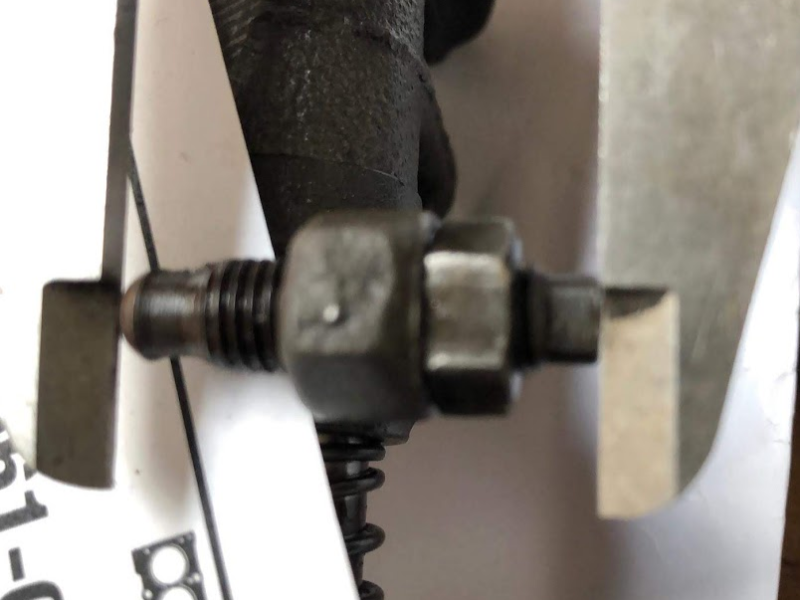

Na vergelijking van de klepstoters kan vastgesteld worden dat het probleem zit in de afslijting van de stelboutjes maar omdat de onderkant net zo bol geslagen werd als de rest was dat niet direct zichtbaar.
Hier zo als het moet zijn
zoals het werd, scheelt 4.5 millimeter
koeling

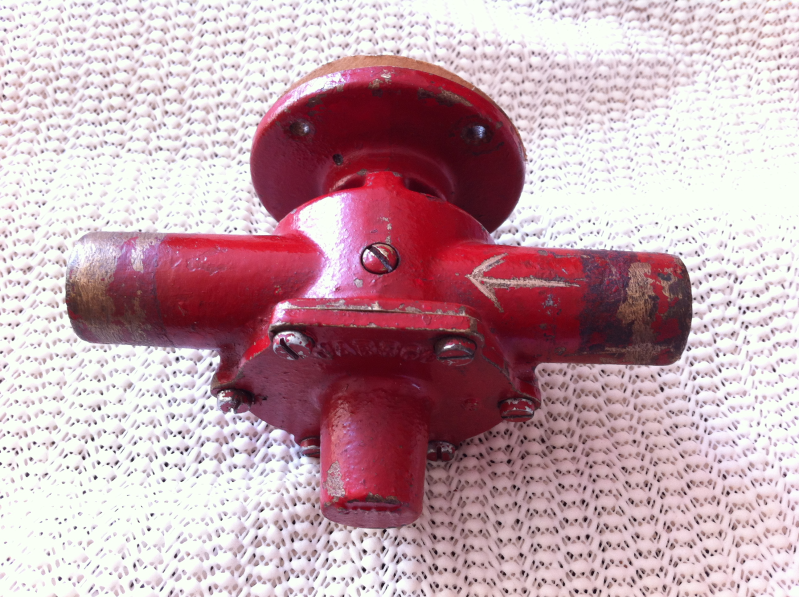

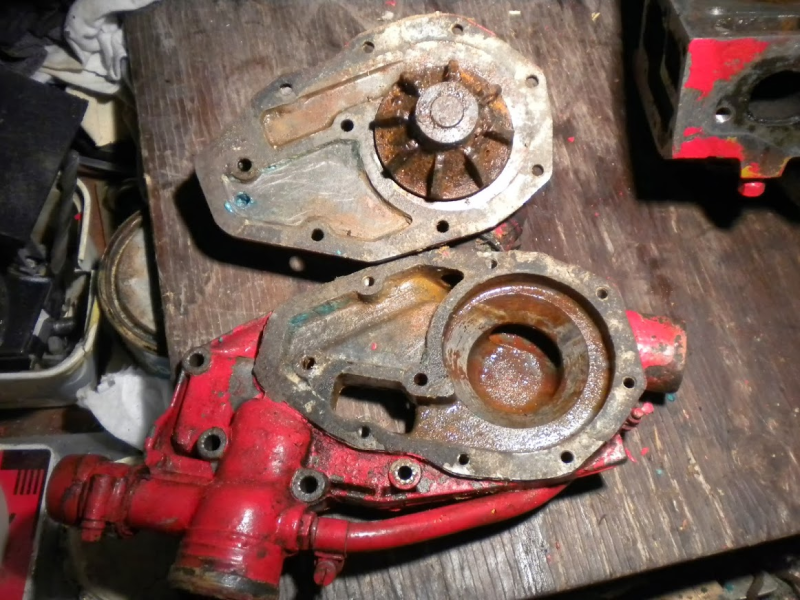

Waterpomp intern
Waterpomp met de impeller
Dit pijpje laat koelwater door in het blok en dit zou ook verstopt kunnen zijn. Bovendien maakt de uitlaat rok tok tok geluiden ??
(dat doet ze nu niet meer)
Na veel zwoegen nu het hele geval weer in elkaar zetten op de 1975. Nieuwe koppakking gehaald bij Arrows in Rijswijk, elders vragen ze € 80,— bij Arrows € 11,51 inclusief.

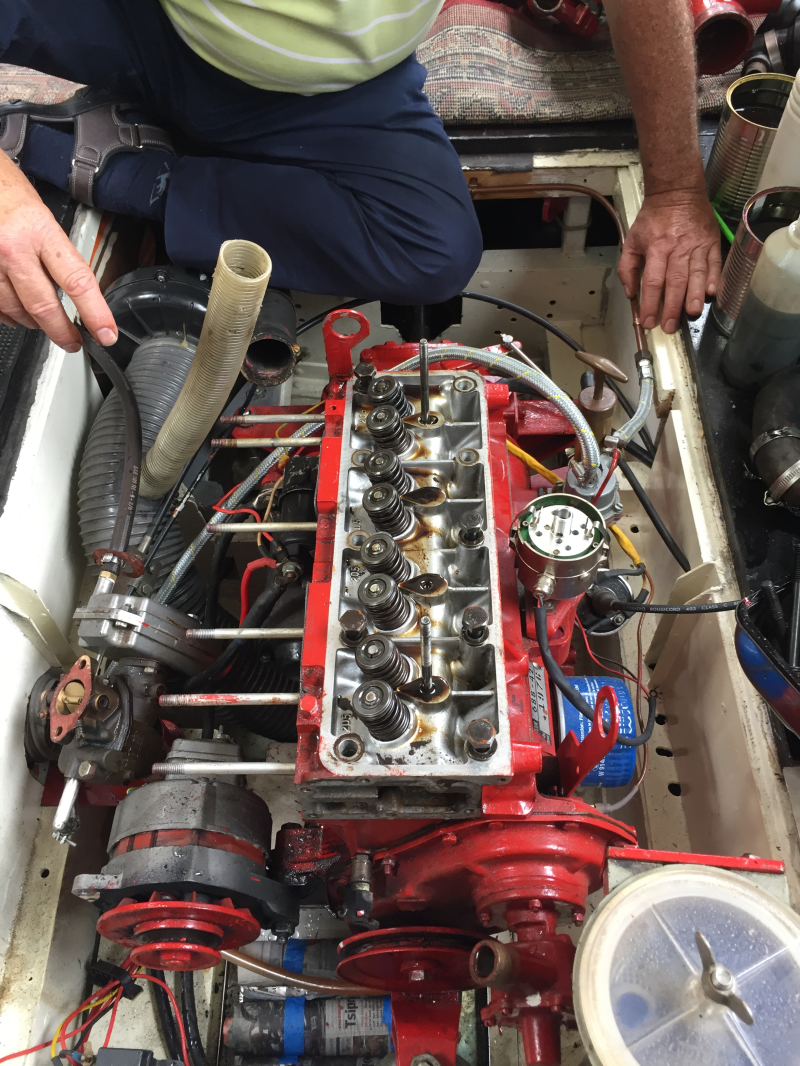

Eindelijk alles weer in elkaar, komt goed geluid uit. Nu alles opruimen
2020
we doen het nog een keer, er is aanleiding voor

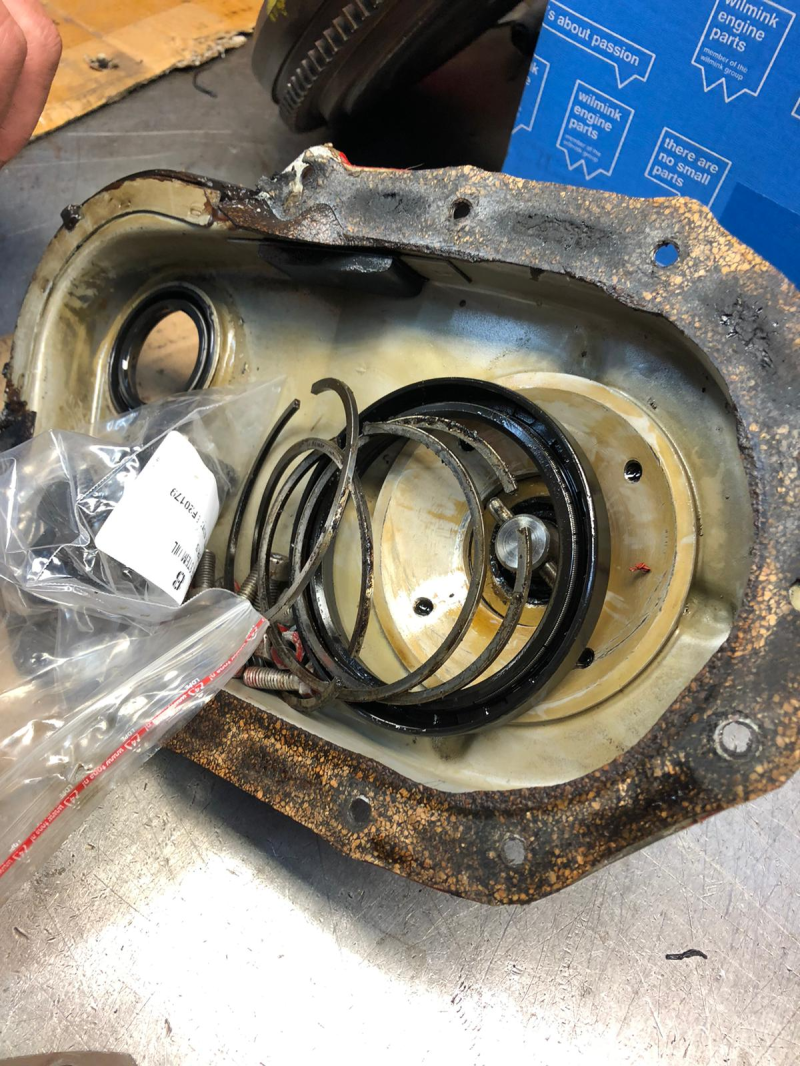

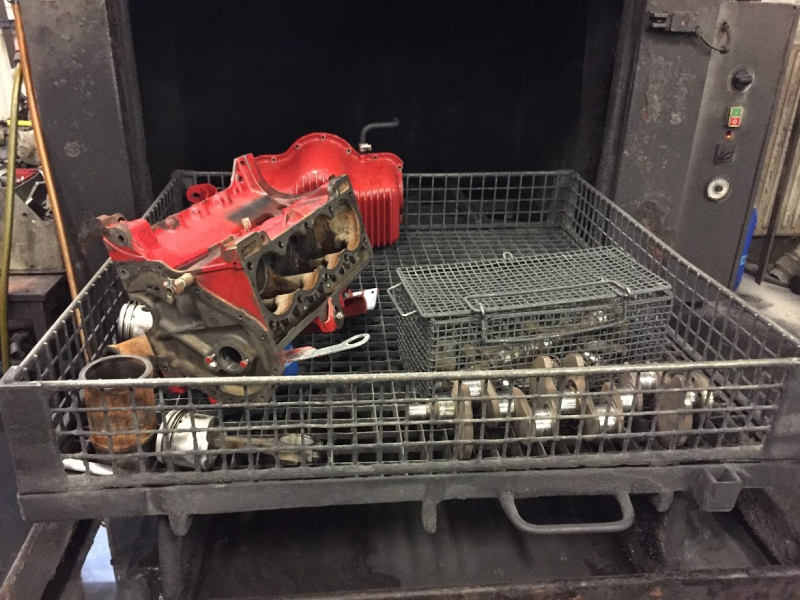

in het afdruiprekje bij Arows

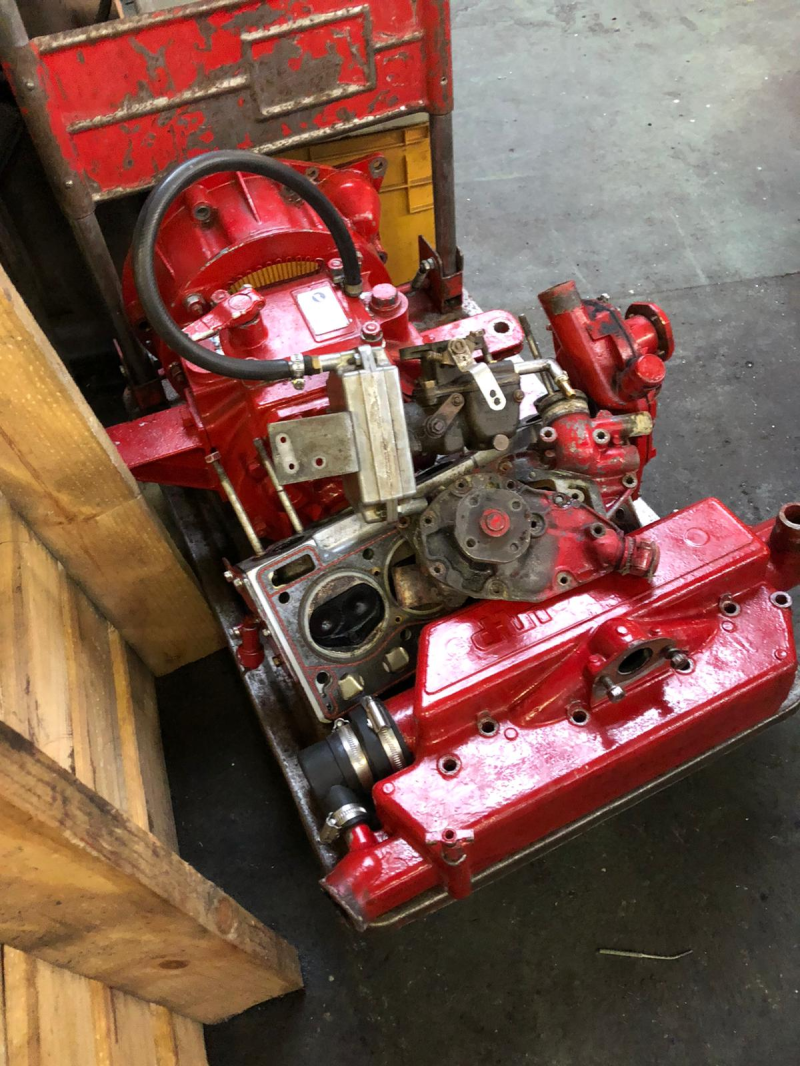

hier de rest van de onderdelen
de zuiger met lekstrepen
UITLAAT
A. Hoog Indien de uitlaatflens zich meer dan 20 cm boven de waterlijn bevindt, wordt hij zo gemonteerd dat de opening van het koelwater geopend blijft, dit is als de letters op de flens rechtop staan. Monteer de pakking in dezelfde stand als de bronzen aansluitflens. Tussen de uitlaatflens en de 1V2" uitlaatleiding wordt de meegeleverde uitlaatslang gemonteerd. Het pijpje A is afgesloten met de rubber dop.
B. Laag Indien de uitlaatflens zich minder dan 20 cm boven de waterlijn bevindt, wordt de aansluitflens met de pakking zo gemonteerd dat de koelwateropening afgesloten wordt. Aan de aansluitflens wordt een zwanenhals gelast die 20 cm boven de waterlijn moet uitkomen. Het water uit pijpje A wordt door een leiding met een inwendige doorlaat van 6 19 mm naar een aansluiting gevoerd die 5 cm na het hoogste punt van de zwanenhals in de uitlaat uitmondt. Als de hoogte van de zwanenhals meer dan 50 cm bedraagt moet er tussen aansluitflens en zwanenhals een veerbalg gemonteerd worden.
C. Droog. Indien de uitlaatleiding niet met water wordt gekoeld, kan de meegeleverde rubberslang niet gebruikt worden. In plaats hiervan dient een metalen uitlaatgeluiddemper met een veerbalg toegepast te worden. De veerbalg moet direct achter de uitlaatflens koelwater afgesloten wordt, dit is als de letters op gemonteerd worden. De doorlaat van veerbalg en de flens aan de onderzijde en ondersteboven staan. geluiddemper moet minimaal 1,5" bedragen. Het water uit pijpje A wordt door een leiding met Ook in dit geval wordt de bronzen uitlaatflens met een doorlaat van 0 19 mm. naar een huid door de pakking zo gemonteerd dat de opening van het
voering geleid, die boven de waterlijn uitmondt.
